Stage Wiring Kit AK-82CA



What's in the box:

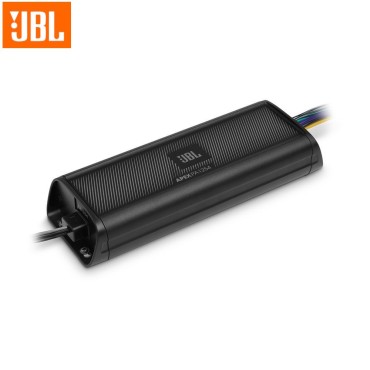

• 1 x amplifier
• 1 x Stainless steel mounting hardware
• 4 x High-level input adapters
• 4 x zip ties
• 1 x Spare fuse
• 2x JBL Sticker
• 1 x Quick Start Guide

Τεχνικό Εγχειρίδιο

Ρετρό στυλ και απόδοση τεχνολογίας αιχμής

Τράβηξε όλα τα βλέμματα πάνω σου με το δυνατό ήχο και το ξεχωριστό ρετρό στυλ.

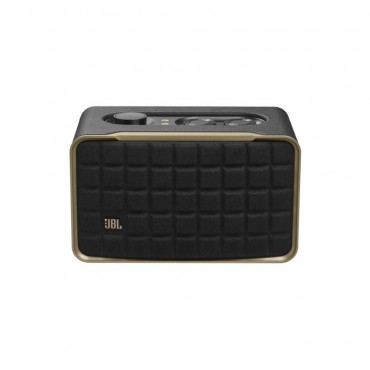

Το ηχείο JBL Authentics 200 σου φέρνει μνήμες από τα εμβληματικά στυλ των ηχείων της JBL των ‘70s – με χαρακτηριστική σχεδίαση Quadrex, δερμάτινο «ντύσιμο» σε ορισμένα σημεία και σκελετό από premium αλουμίνιο τώρα με καλύτερη απόδοση και ευελιξία.
Όσο εντυπωσιακό φαίνεται αυτό το ρετρό ηχείο σε κάθε δωμάτιο, τόσο καλύτερα ακούγεται.
Δυνάμωσε τη μουσική και θα έχεις ένα δυνατό, ισορροπημένο ήχο, καταπληκτική διαύγεια, και βαθύ μπάσο.
Με Google Assistant και Amazon Alexa διαθέσιμα ταυτόχρονα, μπορείς να ακούς την αγαπημένη σου μουσική, να ελέγχεις τις συσκευές του smart home σου αλλά και hands-free, απλώς μιλώντας.

---

---

Technical Specifications

• Sound system: Stereo 2.0


• Power supply: 100 - 240V AC, ~ 50/60Hz100 - 240V AC, ~ 50/60Hz


• Total speaker power output (Max @ THD 1%): 90W


• Transducer: 2 x 25mm tweeter + 5” woofer


• Networked standby power: < 2.0 W


• Operating temperature: 0 °C - 45°C


• Frequency response: 50Hz - 20kHz (-6dB)


• Audio inputs: 1 Audio in, Bluetooth/ WIFI, Ethernet and USB (USB playback is available in US version.For other versions, USB is for Service only.)

---

---

Τεχνικό Εγχειρίδιο

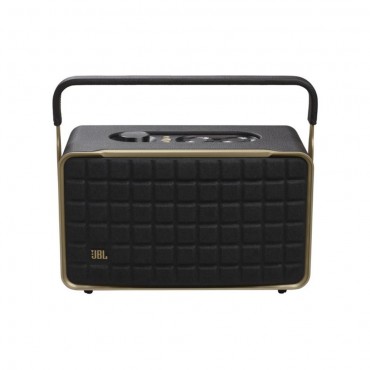

Συνδύασε ρετρό στυλ με ανώτερο ήχο παντού.

Απόλαυσε ρετρό στυλ, καταπληκτικό ήχο, και ενσωματωμένους διπλούς voice assistants οπουδήποτε στο σπίτι σου.
Ο δερμάτινος σχεδιασμός του ηχείου JBL Authentics 300, το βολικό μεταλλικό χερούλι, και η ενσωματωμένη επαναφορτιζόμενη μπαταρία, ταιριάζει σε κάθε χώρο του σπιτιού σου.
Πάρε τη μουσική μαζί σου—από τη κουζίνα για να σου κάνει παρέα στο μαγείρεμα μέχρι τη κρεβατοκάμαρα για ένα χαλαρωτικό podcast.
Ο ρετρό σχεδιασμός του, εμπνευσμένος από τη δεκαετία του 70 με τον χαρακτηριστικό σχεδιασμό Quadrex, θα γίνει το επίκεντρο της προσοχής όπου και να το αφήσεις.
Το ίδιο κάνει και η εμβέλειά του, οι κρυστάλλινες ψιλές νότες και το βαθύ μπάσο.
Με Google Assistant και Amazon Alexa διαθέσιμα ταυτόχρονα, μπορείς να παίξεις την αγαπημένη σου μουσική, να ελέγξεις τις συσκευές smart home, αλλά και hands-free, απλώς μιλώντας.

---

---

Technical Specifications

• Sound system: Stereo 2.0


• Power supply: 100 - 240V AC, ~ 50/60Hz100 - 240V AC, ~ 50/60Hz


• Total speaker power output (Max @ THD 1%): 100W


• Transducer: 2 x 25mm tweeter + 5.25” woofer


• Networked standby power: < 2.0 W


• Operating temperature: 0 °C - 45°C


• Lithium battery: 3.6V, 4800mAh


• Frequency response: 45Hz - 20kHz (-6dB)


• Audio inputs: 1 Audio in, Bluetooth/ WIFI, Ethernet and USB (USB playback is available in US version.For other versions, USB is for Service only.)

---

---

Τεχνικό Εγχειρίδιο

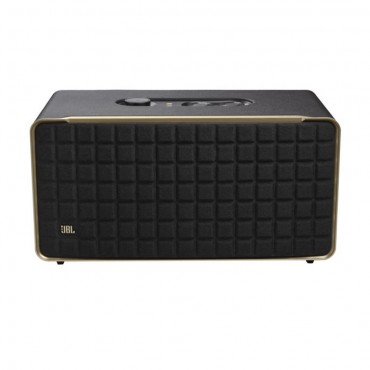

Ρετρό σχεδιασμός με μουσική απόδοση Dolby Atmos®

Γέμισε οποιοδήποτε δωμάτιο με τη τελευταία λέξη στη τεχνολογία του ήχου και το εντυπωσιακό ρέτρο στυλ με το JBL Authentics 500.
Από το χαρακτηριστικό σχεδιασμό Quadrex μέχρι το δερμάτινο περίβλημά του, το ηχείο εμπνεύστηκε από τον εμβληματικό σχεδιασμό της JBL τη δεκαετία του 70, ανανεώθηκε για τον 21ο αιώνα και εξοπλίστηκε με τη πιο πρόσφατη τεχνολογία στον ήχο.
Απόλαυσε υψηλής ανάλυσης, ρεαλιστικό ήχο με Dolby Atmos® Music χάρις στα τουιτερ αλουμινίου και την πατέντα SlipStream™ υποδοχής του μπάσου του.
Με Google Assistant και Amazon Alexa διαθέσιμα ταυτόχρονα, μπορείς να παίζεις την αγαπημένη σου μουσική, να ελέγχεις τις συσκευές του smart home σου, αλλά και hands-free, απλώς μιλώντας.

---

---

Technical Specifications

• Sound system: 3.1 & Dolby Atmos Music


• Power supply: 100 - 240V AC, ~ 50/60Hz


• Total speaker power output (Max @ THD 1%): 270W


• Transducer: 3 x 25mm Al dome tweeter + 3 x 2.75” midrange + 6.5” subwoofer


• Networked standby power: < 2.0 W


• Operating temperature: 0 °C - 45 °C


• Frequency response: 40Hz - 20kHz (-6dB)


• Audio inputs: 1 Audio in, Bluetooth/ WIFI, Ethernet and USB (USB playback is available in US version.For other versions, USB is for Service only.)

---

---

Τεχνικό Εγχειρίδιο

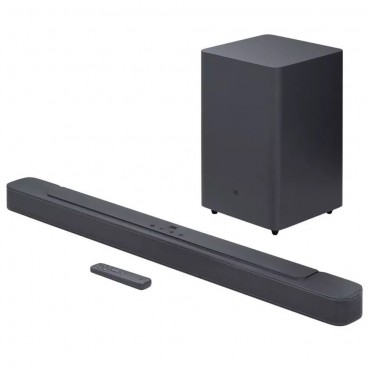

Bar 21 MKII Deep Bass, 2.1 Soundbar, Wireless Subwoofer, BT

Big Thrilling Bass

Immerse your living room in sound. The JBL Bar 2.1 Deep Bass soundbar turns your living room into a cinema or stadium. JBL Bar 2.1 Deep Bass might be compact, but it delivers 300 Watts of incredible JBL signature sound. Connect to your TV with just one optical or HDMI cable or stream music from your phone with built-in Bluetooth. Dolby Digital and JBL Surround Sound bring a real cinematic experience to your home, making anything you watch or listen to, more epic, more thrilling and more powerful.

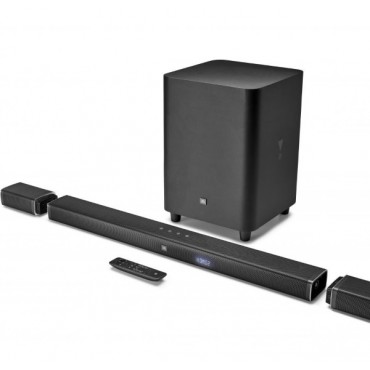

BAR 51, 5.1 Sound bar with wireless subwoofer, Bluetooth, HDMI



Η JBL Bar 5.1 μετατρέπεται από sound bar σε ένα πραγματικά, ασύρματο, 5.1 home theater σύστημα για επικές εμπειρίες σινεμά και μουσικής. Η sound bar διαθέτει δύο αποσπώμενα ηχεία, τα οποία λειτουργούν με επαναφορτιζόμενες μπαταρίες και σας προσφέρουν μέχρι και 10-ώρες διασκέδασης, sσας παραδίδει συνολικά 510W ισχύος, ένα 10” ασύρματο subwoofer, τρείς HDMI™ εισόδους για να συνδέσετε 4K συσκευές και Bluetooth™. Με Dolby® Digital, Dolby Pro Logic II and DTS, οι ταινίες σας, η μουσική σας και τα video games θα ακούγονται καταπληκτικά. Μπορεί πολύ εύκολα με την τεχνολογία JBL Sound Shift™ που διαθέτει, να αλλάζει τον ήχο από την TV στο smartphone ή το tablet σας, τα οποία θα τα έχετε συνδέσει στην ηχομπάρα, μέσω bluetooth. H JBL Bar 5.1 είναι προγραμματισμένη για να την λειτουργείτε με το TV remote, ώστε με ένα Remote Control να ελέγχετε και την μπάρα και την τηλεόραση. Η JBL Bar 5.1 επαναπροσδιορίζει την εμπειρία των sound bars.





Features

• JBL 5.1 Surround Sound with 510W of power


• Detachable, battery-powered wireless surround speakers


• Thrilling bass from a 10″ (250mm) wireless subwoofer


• True 4K connectivity with 3 HDMI In/ HDMI Out (ARC)


• Wireless music streaming with Bluetooth


• Works with your TV Remote Control


• JBL Sound Shift®

Your ultimate all-wireless movie experience.

• The JBL Bar 5.1 transforms from a sound bar into a true wireless 5.1 home theater system for an epic movie and music-listening experience. The sound bar features two detachable battery powered wireless surround speakers with 10-hours of playtime, 510W of total system power, a 10” wireless subwoofer, three HDMI™ inputs to connect 4K devices and Bluetooth™. With Dolby® Digital, Dolby Pro Logic II and DTS, your movies, music and video games will never sound more incredible. The sound bar features JBL Sound Shift®, which allows you to instantly switch between the sound from your TV and the Bluetooth sound from your mobile phone or tablet. The sound bar is programmed to respond to your TV remote, so you can control everything with your existing TV remote control. The JBL Bar 5.1 re-defines the sound bar experience.

BAR 9.1 True Wireless Surround Soundbar, Dolby Atmos, Bluetooth



Νιώστε σαν να είστε στη σκηνή με 3D ήχο surround.

Η μπάρα JBL Bar 9.1 φέρνει στο σπίτι σας την ακουστική εμπειρία ενός κινηματογράφου με δύο αποσπώμενα surround ηχεία , Dolby Atmos®, και  DTS: X ™ 3D . Με ολική ισχύ 820 W, μπορείτε να απολαύσετε απόδοση που αξίζει Oscar μέσω ισχυρού, κρυστάλλινου ήχου. Δυναμώστε το υπογούφερ για περισσότερο μπάσο ή χαμηλώστε το για να χαλαρώστε με την αγαπημένη σας μουσική μέσω του Chromecast και AirPlay. Βυθιστείτε στα πιο πρόσφατα blockbuster ή ξαναζήστε την αγαπημένη σας ταινία ή αθλητικές σκηνές. Η καλύτερη home cinema εμπειρία είναι εδώ.





Χαρακτηριστικά

• Η Ultimate εμπειρία ήχου 3D


• Πραγματικός ήχος surround μέσα σε ένα δευτερόλεπτο


• 820W Ισχύς εξόδου


• Συναρπαστικό μπάσο


• Έλεγχος Ultra HD 4K με Dolby Vision ™


• Chromecast και AirPlay 2 ενσωματωμένα


• Ασύρματη σύνδεση με Bluetooth


• Αποσπώμενα ηχεία που πηγαίνουν οπουδήποτε

Technical Specifications:

• Sound system: 5.1.4 channel


• Power supply: 100 – 240VAC, ~ 50/60Hz


• Battery charge time: 3 hours


• Total speaker power output (Max. @THD 1%): 820 W


• Main Soundbar output power (Max. @THD 1%): 400 W


• Surround speakers output power (Max. @THD 1%): 2 x 60W


• Subwoofer output power (Max. @THD 1%): 300 W


• Soundbar transducer: 4 x racetrack drivers +


• 2 x up-firing full-range drivers + 3 x 0.75" (20mm) tweeter


• Surround transducer (per piece): up-fring full-range driver + 0.75" (20mm) tweeter


• Subwoofer transducer: 10"


• Operating temperature: 0°C – 45°C


• Video : HDMI In: 1


• HDMI eARC: 1


• HDMI HDCP version: 2.3

Audio

• Max SPL: 103dB


• Frequency response: 34Hz~20kHz


• Audio inputs: 1 Optical, Bluetooth, Chromecast, AirPlay 2, USB


• USB


• USB port: Type A


• USB rating: 5 V/500 mA


• Supported file format: MP3


• MP3 codec: MPEG 1 Layer 2/3, MPEG 2 Layer 3,


• MPEG 2.5 Layer 3


• MP3 sampling rate: 16kHz – 48kHz


• MP3 bitrate: 80kbps – 320kbps


• USB Port: (USB playback is available in US version.


• For other versions, USB is for Service only.)



Wireless

• Bluetooth version: 4.2


• Bluetooth profile: A2DP V1.2/ AVRCP V1.5


• Bluetooth frequency range: 2402MHz – 2480MHz


• Bluetooth Max. transmitting power: 13dbm (EIRP)


• Modulation type: GFSK, π/4 DQPSK, 8DPSK


• Wi-Fi network: IEEE 802.11 a/b/g/n/ac (2.4GHz/5GHz)


• 2.4G Wi-Fi frequency range: 2412 – 2472MHz (2.4GHz ISM


• Band, USA 11 Channels, Europe and others 13 Channels)


• 2.4G Wi-Fi Max. transmitting power: 20dBm (EIRP)


• Modulation type: DBPSK, DQPSK, CCK, QPSK, BPSK, 16QAM, 64QAM


• 5G Wi-Fi frequency range: 5.15 – 5.35GHz,


• 5.470 – 5.725GHz, 5.725 – 5.825GHz


• 5G Wi-Fi Max. transmitting power: 22dBm (EIRP)


• Modulation type: QPSK, BPSK, 16QAM, 64QAM, 256QAM


• 5G Wireless frequency range: 5180.0 – 5240.0MHz


• (Except Europe), 5725.0 – 5825.0MHz


• 5G Max. transmitting power: 13dBm (EIRP)


• Modulation type: QPSK

Dimensions

• (W x H x D) : 884 x 62 x 120mm / 34.8 x 2.4 x 4.7 inches (soundbar) - 173 x 60 x 120mm / 6.8 x 2.4 x 4.7 inches (detachable surround speaker, per piece) 305 x 440 x 305mm / 12.0 x 17.3 x 12.0 inches (subwoofer)


• Weight : 3.64 kg /8.0 lb (soundbar) - 0.72 kg x 2 /1.6 lb x 2 (detachable surround speaker) - 11.10 kg/24.5 lb (subwoofer)



Power consumption

• Off mode: N/A


• Standby for Soundbar (when all wireless connections are deactivated): < 0.5 W


• Network standby (Soundbar): < 6.0 W


• Network standby (Subwoofer): < 2.0 W


• Time to standby: <10 minutes

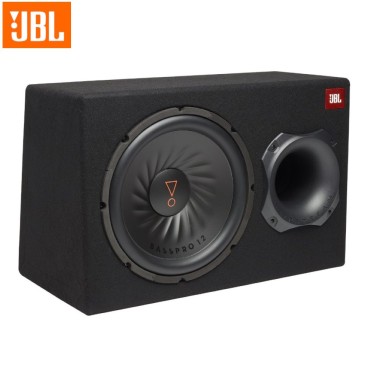

Ισχυρή ενίσχυση μπάσων JBL.

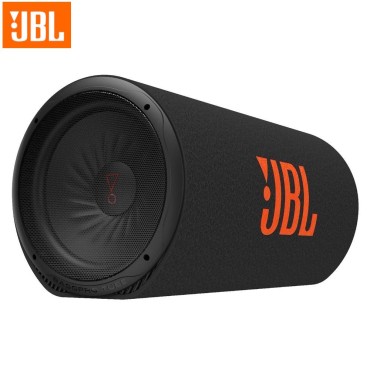

Το JBL Bass Pro 12 προσφέρει 150 Watt μπάσου χωρίς θόρυβο, χάρη στην πατενταρισμένη τεχνολογία Slipstream port της JBL. Η θύρα Slipstream έχει σχεδιαστεί μαθηματικά για να διατηρεί τη ροή του αέρα με τη θύρα χωρίς παρεμβολές.  Με τον ενσωματωμένο ενισχυτή 150Wrms, το Bass Pro 12 προσφέρει αξεπέραστη απόδοση. Επίσης, περιλαμβάνεται το τηλεχειριστήριο Bass Volume, για εύκολη ρύθμιση







Technical Specifications:

• Driver Complement : 12" (300mm) Subwoofer


• Amplifier Power : 150Wrms, 450W max


• Frequency Response : 30Hz – 200Hz


• Fuse : 25A


• Maximum Current Draw : 20A


• Quiescent Current Draw : <0.9A


• Input Sensitivity : 0.065V – 2V Low-Level Input - 0.35V – 10V High-Level Input


• Crossover Frequency : 40Hz – 200Hz


• Crossover Slope : 12dB/octave


• Bass Boost : 0dB to + 12dB @ 45Hz


• Dimensions (W x H x D): 22-1/2" x 14-5/8" x 9-3/16" D1/12-1/6" D2 - (570mm x 371mm x 232mm(D1) 305mm(D2)


• Weight : 34.30 lb (15.56kg)

Product Details

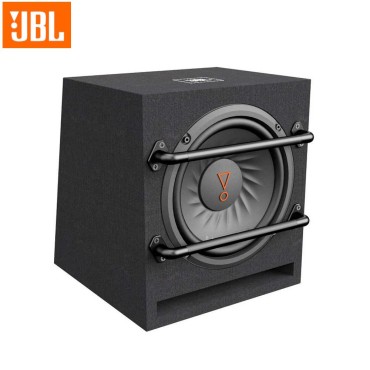

JBL's jaw-dropping BassPro 8 subwoofer measures less than a cubic foot and delivers an impactful performance. Inside the slot-port enclosure is a system tuned 100 watts RMS class D amplifier and 8" (200mm) subwoofer. The compact BassPro 8 will provide tight, deep bass in any car audio system. The subwoofer and amplifier have been engineered as a system to ensure great distortion-free bass even at high output levels. The rigid lightweight polypropylene woofer supplies the signature punch and clarity of JBL bass. When it's time to show and shine, the bass EQ control is good for a 9dB boost. With the legendary JBL® logo stamped front and center on the dust cap and the oversized protection bars, you have a bass system ready to do business



• powered 11" subwoofer enclosure


• mounts to hub of spare tire


• spare tire must be turned upside down


• compatible with spare tires mounted inside vehicle with removable spare tire post


• fiberglass cone with rubber surround


• Class D amplifier (200 watts RMS)


• wired remote included (controls level, crossover frequency, phase, and bass EQ)


• variable low-pass crossover (50-150 Hz, 24dB/octave)


• phase switch (0°, 180°)


• bass boost (0-12 dB at 50 Hz)


• frequency response: 30-150 Hz


• dimensions: 6-7/16"H x 14-3/16"D


• fuse: 30A


• sensitivity: 84 dB

---

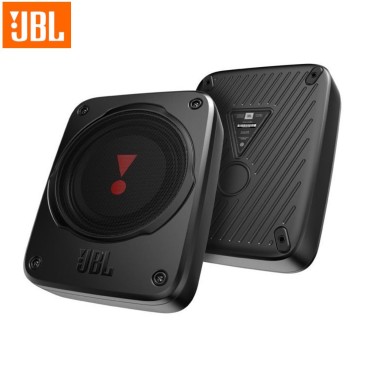

Χαρακτηριστικά:

• Δυνατό μπάσο, μικρό μέγεθος


• Εύκολη αναβάθμιση


• Έξυπνος σχεδιασμός για αξιόπιστη και εξαιρετική απόδοση


• Σχεδιασμός περιβλήματος από αλουμίνιο


• Έλεγχος έντασης bass boost

Audio Specifications

• Driver Complement: super powerful 7”(178mm) Subwoofer


• Amplifier Power: Class D , 100Wrms; 200W Max


• Frequency Response: 30Hz – 150Hz


• Fuse: 15A


• Maximum Current Draw: 15 A


• Quiescent Current Draw: <600 mA


• Input Sensitivity: 0.18 V – 5.0 V Low-


• Level Input; 0.75 V – 20V High-Level Input


• Crossover Frequency: 50 Hz – 150 Hz


• Crossover Slope: 12 dB/octave


• Bass Boost: 0dB to + 12dB @ 50Hz


• Dimensions (L x W x H): 10-1/4” x 8” x 2-9/16” (259.6mm x 203.1mm x 65.5mm)


• Weight: 8 lbs (3.5kg)

---

Τεχνικό Εγχειρίδιο

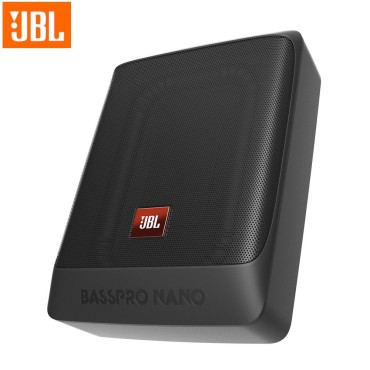

Deep Bass Without Taking Up Space.

JBL’s Bass Pro NANO delivers deep bass and takes up little space. JBL’s smallest powered subwoofer can be hid in the most compact of locations and deliver exceptional performance to any car audio system. Its rugged all-die-cast aluminum enclosure with anodized textured matte black finish, which looks great. Powered by a 100 Watt Amplifier, Bass Pro Nano delivers punchy, tight bass you would expect from JBL, all while running cool and drawing minimal current from your vehicles charging system.



Big Bass, Small Space

• JBL Bass Pro Nano delivers bumping bass and takes up little space. The on-board 100Wrms amplifier has been performance matched to subwoofer to deliver the amount of clear, tight bass.


• Intelligent Electronic Design for Reliable and Extraordinary Performance


• The Bass Pro Nano employs high-pass filters and limiters that deliver exceptional at-the-limits performance.


• Die-Casting Aluminum Enclosure Design


• The rugged all-die-cast aluminum enclosure design in anodized textured matte black not only minimizes size but also eliminates rattles to deliver clear bass from tiny space.


• Bass Volume Remote control is included to let you adjust the sound from the driver’s seat.



Specifications

• Driver Complement : 6"x8" (152mm x 203mm) Subwoofer


• Amplifier Power : 100Wrms - 200W Max


• Frequency Response : 30Hz – 150Hz


• Fuse : 15A Maximum


• Current Draw : 13A


• Quiescent Current Draw : <600mA


• Input Sensitivity : 0.1V – 4.0V Low-Level Input; 0.25V – 10V High-Level Input


• Crossover Frequency : 50Hz – 150Hz Crossover Slope: 12dB/octave


• Bass Boost : 0dB to + 12dB @ 50Hz


• Dimensions (L x W x H) : 10-1/4" x 7-11/16" x 2-15/16" (260.0mm x 195.0mm x 74.6mm)


• Weight : 7.78 lbs (3.53kg)

Κάντε το κάθισμα του αυτοκινήτου σας το καλύτερο κάθισμα στο σπίτι.

Το αυτόνομο υπογούφερ Bass Pro SL2 μπαίνει τέλεια κάτω από το μπροστινό κάθισμα πολλών διαφορετικών οχημάτων και προσθέτει βαθιά, πλούσια μπάσα στο υπάρχον ηχοσύστημα του αυτοκινήτου σας. Το συμπαγές γούφερ 8″ που διαθέτει, συνδυάζεται με ένα προσαρμοσμένο περίβλημα και οδηγείται από έναν ισχυρό ψηφιακό ενισχυτή Class D που το καθιστά μια ισχυρή λύση για τον ήχο στο αυτοκίνητο. Ένα πλήρως μεταβλητό crossover και ένα Bass EQ είναι ενσωματωμένα για να συντονίσουν το Bass Pro SL2 στο δικό σας σύστημα.



Technical Specifications

• Woofer : 8" (200mm)


• Amplifier Power : 125W RMS


• Frequency Response : 35Hz – 120Hz


• Fuse : 15A


• Maximum Current Draw : 12A


• Quiescent Current Draw : <800mA


• Input Sensitivity : 0.05V – 2V Line-Level Input - 0.5V – 20V High-Level Input


• Crossover Frequency : 50Hz – 120Hz


• Crossover Slope : 12dB/octave


• Bass Boost : 0dB to +9dB @ 70Hz


• Dimensions (L x W x H) : 13-9/16" x 9-7/8" x 2-13/16" - (344mm x 250mm x 71mm)

Το Club woofer προσφέρει βελτιωμένη και υψηλότερη απόδοση Η JBL χρησιμοποιεί προοδευτικές spiders για να παρέχει τον καλύτερο δυνατό έλεγχο στα όρια διαδρομής έναντι των πολύ πιο συχνά χρησιμοποιούμενων γραμμικών spider. Το πλεονέκτημα είναι μια πολύ πιο ελεγχόμενη διαδρομή woofer με πολύ πιο αυστηρά χαρακτηριστικά μπάσων. Με περίβλημα υψηλής ροής, ιδιόκτητο σχεδιασμό κώνου μακράς διαδρομής, τo Club woofer προσφέρει βαθιά, ισχυρά μπάσα, με μεγαλύτερη ακρίβεια από τα συμβατικά woofer. Ο αποκλειστικός διακόπτης SSI ™ (Smart Selectable Impedance) σας επιτρέπει να επιλέξετε αντίσταση 2 ή 4 ohm για μέγιστη ευελιξία διαμόρφωσης. Είναι ό, τι θέλατε πάντοτε σε ένα γούφερ.


Product specifications:

• Description: 10" (250mm) car audio subwoofer


• Woofer: 10" (250mm)


• Power Handling: 250W RMS, 1000W peak


• Sensitivity (@ 2.83V): 92dB


• Frequency Response: 30Hz – 175Hz


• Impedance: 2 or 4 ohms, switch-selectable


• Cutout Diameter: 9" (228mm)


• Mounting Depth: 5-5/8" (142mm)

---
